YZ液壓站系列

液壓站組成及工作原理
　　液壓站又稱液壓泵站，是獨立的液壓裝置。它按主機要求供油。并控制液壓油流的方向、壓力和流量，適用于主機與液壓裝置可分離的各種液壓機械上。用戶購后只要將液壓站與主機上的執行機構（油缸或油馬達）用油管相連，液壓機械即可實現各種規定的動作和工作循環。
　　液壓站是由泵裝置、集成塊或閥組合、油箱、電氣盒組合而成。各部件功能為：
　　泵裝置--上裝有電機和油泵、是液壓站的動力源，將機械能轉化為液壓油的壓力能。
　　集成塊--由液壓閥及通道體組裝而成。對液壓油實行方向、壓力和流量調節。
　　閥組合--板式閥裝在立板上，板后管連接，與集成塊功能相同。
　　油箱--板焊的半封閉容器，上還裝有濾油網、空氣濾清器等，用來儲油、油的冷卻及過濾。
　　電氣盒--分兩種形式。一種設置外接引線的端子板；一種配置了全套控制電器。
　　液壓站的工作原理：電機帶動油泵旋轉，泵從油箱中吸油供油，將機械能轉化為液壓油的壓力能，液壓油通過集成塊（或閥組合）實現了方向、壓力、流量調節后經外接管路并至液壓機械的油缸或油馬達中，從而控制液動機方向的變換、力量的大小及速度的快慢，推動各種液壓機械做功。

液壓站的結構形式及主要技術參數 　　
　　結構形式：主要以泵裝置的結構形式、安裝位置及冷卻方式來區分，
　　按泵裝置的結構形式安裝位置可分三種：
　　1、上置立式：泵裝置立式安裝在油箱蓋板上，主要用于定量泵系統。
　　2、上置臥式：泵裝置臥式安裝在油箱蓋板上，主要用于變量泵系統，便于流量調節。
　　3、旁置式：泵裝置臥式安裝在油箱旁單獨的基礎上，旁置式可裝備備用泵，主要用于油箱容量大于250升，電機功率大于7.5千瓦的系統。
　　按站的冷卻方式可分為兩種：
　　1、自然冷卻：靠油箱本身與空氣熱交換冷卻，一般用于油箱容量小于250升的系統。
　　2、強迫冷卻：采用冷卻器進行強制冷卻，一般用于油箱容量大于250升的系統。
　　主要技術參數：油箱的有效貯油量及電動機功率
　　油箱容量共有18種規格，如下表油箱容量規格表（GB2876）　L

25

40

63

100

160

250

400

630

800

1000

1250

1600

2000

2500

3200

4000

5000

6300

液壓站根據用戶要求及依據工況使用條件，可以做到：
1、按系統配置集成塊。
2、可設置冷卻器、加熱器、蓄能器。
3、可設置電氣控制裝置。

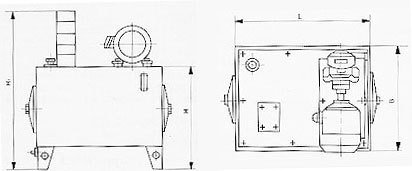

YZW上置臥式液壓站外形尺寸圖
外形尺寸

油箱容量(升)	L	B	H
100	700	500	520
160	800	600	600
250	900	700	700
400	1000	800	850

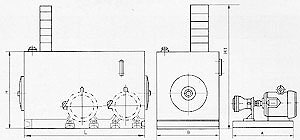

YZB旁置式液壓站外形尺寸圖
外形尺寸

油箱容量(升)	L	B	H	A
250	900	700	700	依電機、泵而定
400	1000	800	850
630	1200	900	930
800	1300	1000	970
1000	1400	1100	1080
1250	1400	1100	1180
1600	1600	1200	1180
2000	1800	1300	1300
2500	2000	1400	1300
3200	2200	1500	1400
4000	2500	1500	1500
5000	2500	1800	1500
6300	2800	1800	1600
