雙作用雙活塞桿氣缸

該系列氣缸是以QGB為基礎的雙活塞桿氣缸，即活塞兩端安裝兩根活塞桿，雙向作用，推力和拉力相同，運動方向、速度、行程相同。有多種安裝和連接方式，安裝尺寸與QGB相同。可內置磁環，外帶磁性開關。

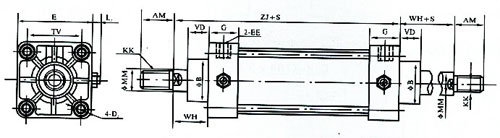

基本型外形尺寸圖

技術參數

缸徑	B	MM	AM	KK	VD	EE		WH	G	E	TV	D2	L2	ZJ
40	36	16	24	M12×1.25	22	M14×1.5	G1/4	30	26	62	42	M6	10	105
50	38	20	32	M16×1.5	23	M14×1.5	G1/4	37	28	70	50	M6	10	131
63	42	20	32	M16×1.5	23	M18×1.5	G3/8	37	30	83	60	M8	12	142
80	50	25	40	M20×1.5	25	M18×1.5	G3/8	45	32	100	72	M10	13	158
100	52	25	40	M20×1.5	25	M22×1.5	G1/2	49	39	120	90	M10	13	175
125	70	32	54	M27×2	30	M22×1.5	G1/2	63	44	148	112	M12	15	191
